2012.08.29 Wednesday

Schottentor [Vol.12-green , streetlight]

ループを囲むように建っているポールのうち2本は、上部が5つ又の街灯になっているようです。これは是非とも点灯化させたいと思います。

まず、KATOの街路灯パーツの上部のみ5個分集め、72°間隔になるように紙に仮固定し、根元を瞬着で固めてしまいます。これを、Φ2.0のプラ丸棒の上に取り付けました。

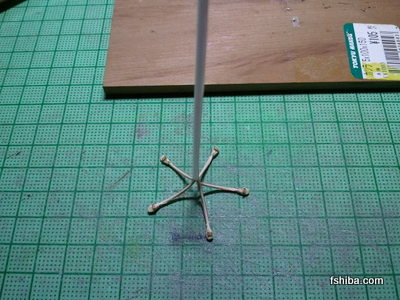

 Glue five light parts together

光源には橙のチップLEDを用いました。5つ又なので、均等な光量とするためには全直か全パラしかなく、白色よりも定格電圧の低い橙LEDを5個直列とし、12Vで点灯させることにしました(もちろん抵抗を入れます)。

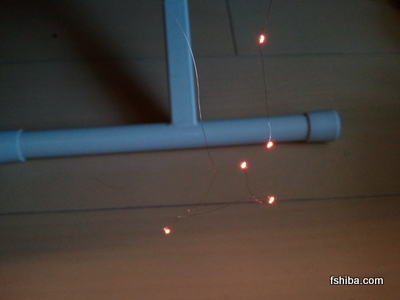

5 LEDs are connected as series

配線を施したLEDを街灯パーツに貼り付けていき、LEDには木工用ボンドを盛ってライトケースを模します。


Five-way street light

そのほか、フォーリッジを植えたり、やはりKATOの信号機を海外風(縦配置でダークグレー)に改造したりして、少しずつディテールを作り込んでいきます。これでほぼ、地上面の工作を終えることになります。

しかし、街灯の橙LEDは、ホームのテープLEDに完全に負けちゃってますね・・・

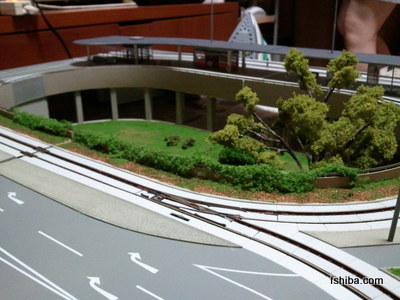

Add foliage...

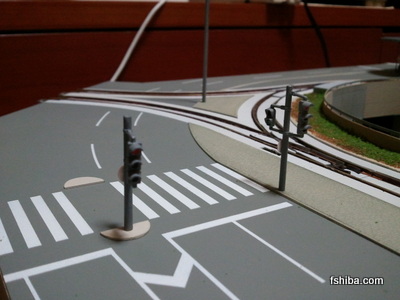

and signals

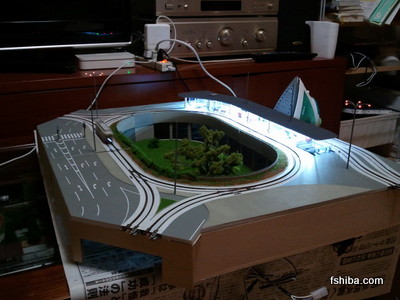

Whole view
